低温空气分离装置（也称为空气分离装置，ASU）是大型工业设施，通过液化和蒸馏大气空气来生产高纯度的氧气、氮气，通常还有氩气。这些装置压缩、净化空气，然后将其冷却至低温，使其成分在不同的温度下沸腾（氮气在-196°C沸腾，氧气在-183°C沸腾）cryospain.comnewtekgas.com.低温工艺可生产大量超纯气体（通常O₂和N₂含量≥99%）——例如，现代空分装置每天可生产100-5,000+吨(TPD)mathesongas.comnewtekgas.com。相比之下，非低温发生器（PSA/VPSA 或膜分离式）的流量和纯度则要低得多。低温装置在全球工业气体市场中占据主导地位——全球空分装置产能的约 60% 采用低温技术futuremarketinsights.com。 （分析师援引该市场份额预测，全球空分装置市场将从2025年的约68亿美元增长到2035年的110亿美元。）现代低温空分装置持续运行（正常运行时间通常>99%）。 target="_blank" rel="noreferrer noopener">mathesongas.com，专为钢铁制造、石油化工、发电和其他行业的重型作业而设计。由于其广泛应用和不断提高的效率，空气分离装置已成为重工业高纯气体供应的基石。cryospain.comfuturemarketinsights.com.
低温分离装置与常温分离（PSA/VPSA 或膜分离）的主要区别在于规模和纯度。它们在高压（压缩空气通常为 5–10 bar）和极低的温度下运行，利用多塔分馏来分离空气。这样可以得到几乎纯净的氮气（通常 >99.99%）和高纯度的氧气（99–99.7% 或更高）newtekgas.com。例如，美国一家大型气化装置利用美国宇航局（NASA）提供的空气成分数据，对其进行压缩，并使用四塔蒸馏装置生产纯度为99.9999%的氮气和纯度大于99%的氧气。 href="https://www.mathesongas.com/plants-and-engineering/air-separation/#:~:text=Thecolumnsaretrayeddistillation,ofairoxygenandargon" target="_blank" rel="noreferrer noopener">mathesongas.com。实际上，大多数工业空分装置 (ASU) 的标准目标是获得约 99.5% 的氧气 (O₂) 和约 99% 以上的氮气 (N₂)。低温法还可以根据需要同时生产液氧 (LOX)、液氮 (LIN) 和液氩。相比之下，VPSA（真空变压吸附）制氧装置通常可生产纯度约为80–93% O₂vpsatech.com，而氮气膜系统可产出纯度为95–99.5%的氮气<a href="https://www.organomation.com/which-nitrogen-generator-technology-is-right-for-me#:~:text=Cons" target="_blank" rel="noreferrer因此，只有低温空分装置才能提供重工业所需的超高纯度流体，并实现液态产品的储存和运输。

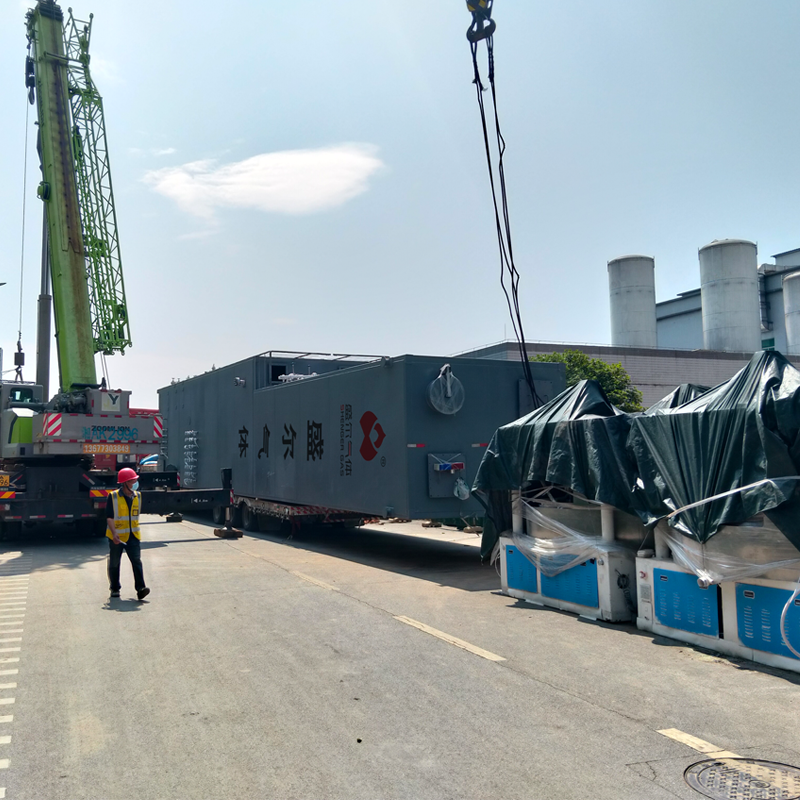

低温空气分离装置每天处理数千吨空气，将其冷却至-185°C或更低，并将其分离成氧气、氮气和氩气。其庞大的体积和多塔设计使其拥有无与伦比的分离性能。（图片：低温空气分离装置示例。）空气首先被压缩至约5–10 barcryospain.com，并去除水分/二氧化碳，然后在换热器中逐步冷却至液化。冷的液态空气进入高耸的蒸馏塔，氮气在塔顶蒸发，氧气在塔底聚集。cryospain.commathesongas.com.通过精确控制回流和泵级，ASU 可以提取高纯度氧气（通常为 99.5–99.7%）和氮气（通常 >99.9%）newtekgas.com。先进的设计，例如 Messer 的 CryoGOX，甚至可以在内部将液氧泵送到高压（高达约 20 巴），从而无需单独的压缩机，并实现经济高效的液氮回收。applications.messergroup.comapplications.messergroup.com。实际上，大型低温工厂通常会采用液化器或膨胀机来降低温度并回收能量，从而进一步提高效率。
全球市场及主要应用
低温空分装置在全球范围内都至关重要，尤其是在钢铁、化工和能源产业发达的地区。市场分析师预测，随着对高纯度工业气体的需求不断增长，亚洲、北美和中东市场将实现强劲增长。futuremarketinsights.comfuturemarketinsights.com.例如，领先的供应商报告称，他们已收到来自中国和印度不断扩张的钢铁厂和石化中心的数十万吨/日空分装置的订单。2022 年的一个案例便印证了这一点：INOX Air Products 在印度安赛乐米塔尔日本钢铁公司哈兹拉工厂新建了一套现场空分装置，以支持其钢铁年产能从 720 万吨提升至 860 万吨。该项目历时 15 个月（比通常情况更快），实现了 700 吨/天的氧气和 300 吨/天的氮气产量，使该综合设施的日产量超过了 9,000 吨。这种大规模的氧气供应能够支持炼钢过程中大批量生产的转炉（BOF）和电弧炉（EAF）作业。同样，德国林德公司宣布将为安赛乐米塔尔位于艾森许滕施塔特的钢厂建造一套价值数百万欧元的低温空分装置（ASU），旨在为该综合钢厂提供气态和液态氧/氮，这体现了空分装置与大型金属生产商之间的协同效应。
- 炼钢：钢铁行业是空分装置（ASU）氧气的主要消耗行业。高炉、碱性氧气转炉、电弧炉和钢包加热器都使用纯氧来提高温度和效率。（例如，转炉通常注入70%至100%纯度的氧气来氧化铁水中的碳。）现场的低温空分装置可确保持续、大容量的氧气供应。在一个案例研究中，一家钢铁厂每天需要近 9,000 吨氧气/氮气，这推动了多个空分装置的建设。prnewswire.com.现代炼钢工艺（例如，氧燃料燃烧器、直接还原工艺）进一步强调了对高纯度 O₂ 的需求。
- 化工与石油化工：炼油厂、氨厂、甲醇厂和其他化工工艺通常使用纯氧进行氧化或气化步骤。例如，重烃的部分氧化和废水处理厂都依赖氧气来提高产率。低温空分装置可提供所需的纯度和规模，并且通常同时供应氮气以维持惰性气氛。
- 能源与电力：在发电领域，空分装置（ASU）为整体煤气化联合循环（IGCC）电厂和旨在实现碳捕集的富氧燃烧系统提供氧气。来自空分装置的高压液氧（LOX）可在汽轮机中燃烧，以提高效率并减少氮氧化物排放。此外，空分装置产生的氮气还用于汽轮机叶片的冷却和惰化。正如一份行业指南所指出的，空分装置可以提供“用于发电厂和钢铁厂燃烧过程的高纯度氧气”cryospain.com，从而将低温气体供应与能源行业的需求直接联系起来。
- 其他行业：大型低温装置还为玻璃制造（富氧火焰）、电子（半导体用超纯气体）和医疗保健（散装医用氧气）等行业提供支持。在这些行业中，低温空分装置的全球应用范围十分广泛——领先的设备制造商和气体公司（例如林德、液化空气集团、空气产品公司、梅塞尔、太阳日本酸素）为从东亚到欧洲和美洲的市场提供服务。futuremarketinsights.com
低温设备的技术特点
低温空气分离装置是为满足连续、高负荷运行需求而设计的，并具有精确的技术规格：
- 纯度：标准低温空分装置通常输出99–99.7%纯氧和99.9%+氮气newtekgas.com. （超高纯度氧气系统可达到 >99.9% 的 O₂，适用于半导体或制药行业newtekgas.com。）实际上，许多工厂指定使用 99.5% 至 99.7% 的 O₂。这些浓度远远超过 PSA/VPSA 或膜分离装置所能提供的浓度。 （作为比较，VPSA制氧的纯度通常为90-93%vpsatech.comnewtekgas.com 和膜氮气效率高达 99.5%organomation.com。)
- 压力：进气压缩机将压力提升至约5–10 bar 表压cryospain.com.分离后，氧气通常以 0.5–10 bar 的压力输送，但增压泵可将其提升至约 20 bar（例如 Messer CryoGOX 设计applications.messergroup.com）。氮气通常以相似或更高的压力输出。这种高压输出与管道网络或反应器进料条件兼容。
- 产能：低温空分装置规模庞大。小型装置的产能从几百 Nm³/h（约 10 吨/天）起步，而多塔装置的产能则超过 5,000 Nm³/h（约 200 吨/天）。事实上，Matheson 指出，现代低温装置每天可生产 100 至 5,000 吨以上的氧气mathesongas.com。相比之下，典型的 VPSA 装置的处理量上限为几千 Nm³/h，膜式 N₂ 发生器的处理量上限为几百 Nm³/h。
- 温度：液化氧气和氩气的关键低温设定温度约为 -185°C，液化氮气约为 -196°C。冷箱内的换热器和膨胀机（涡轮机）会吸收热量以达到这些温度。塔内部件（塔盘或填料）在回流循环的辅助下对液态空气进行分馏。
- 能耗：低温空分装置是高能耗装置。典型能耗约为每立方米氧气0.4–0.6千瓦时（基于输入空气）。applications.messergroup.com。例如，Messer 的 CryoGOX 设计规定 ~0.40–0.55 kWh/Nm³applications.messergroup.com。这远高于VPSA（≈0.2–0.3 kWh/Nm³）或膜分离系统。（高能耗主要来自空气压缩和制冷。）然而，空分装置可以通过膨胀机和优化的热交换循环回收能量，并同时产生可供使用或出售的制冷剂（以液氮的形式）。工程师指出，“大量电力消耗”是低温装置的一项关键运营成本newtekgas.com，操作人员会调整装置设计（例如，通过增加氮气回流）来权衡纯度和效率。
- 可靠性和控制：低温空分装置高度自动化，需要熟练的监管。现代工厂采用分布式控制系统 (DCS)，并经常进行远程监控。例如，Matheson 公司报告称，其空分装置由中央运营中心全天候监控mathesongas.com。 Messer 的设计强调自动控制：所有阀门和过程调整都可以远程处理applications.messergroup.com。低温装置在稳定运行时非常稳定（Matheson 声称正常运行时间 >99%mathesongas.com），但它们确实需要对冷箱和压缩机进行仔细维护。
- 副产品：除了气相产品外，大多数大型空分装置还会供应储存在现场低温储罐中的液氧、液氮和液氩。这种液态产品的生产方式为客户提供了更大的灵活性。（例如，一些钢铁厂同时接收管道输送的氧气和散装液氧。）空分装置的设计通常包含专门用于生产备用或分销用液态产品的冷汽轮机和分馏塔。
与VPSA和膜技术的比较
低温空分装置通常与非低温发生器（例如用于制氧的VPSA/PSA发生器，以及用于制氮的膜分离式发生器）进行比较。主要区别包括：
- 分离方法：低温设备采用低温蒸馏cryospain.com. VPSA制氧机利用压力容器中的吸附和真空解吸原理，而膜系统则利用气体通过聚合物纤维的渗透原理。
- 气体纯度：低温技术可提供最高纯度（O₂：标准99–99.7%，可达到>99.9%newtekgas.com；N₂：>99.9%）。 VPSA/PSA制氧机的氧气产率最高可达90-95%左右newtekgas.com。膜法制氮的产率通常为95-99.5%organomation.com。因此，任何对超高纯度（>99%）或液氧的需求都倾向于采用低温分离技术。newtekgas.comnewtekgas.com。
- 产能与规模：低温空分装置适用于非常大的体积。即使是“小型”低温装置也能产生数百Nm³/h的O₂newtekgas.com，而多塔装置的产量可达数万Nm³/h。 VPSA装置通常可提供数百至数千Nm³/h的O₂流量。膜分离式N₂组件采用模块化设计，通常用于中低流量（数十至数百Nm³/h）。经验法则：如果需求量高于约 400–1,000 Nm³/h，低温氧气系统将是最经济的选择。newtekgas.comnewtekgas.com。
- 能耗：低温制氧是最耗能（~0.4–0.6 kWh/Nm³）applications.messergroup.com，因为需要制冷。 VPSA制氧工艺的能耗相对较低（约0.2–0.3 kWh/Nm³）。膜法制氮工艺在低纯度条件下也相对节能。（由于纯度要求较低且无需制冷，PSA/VPSA和膜法制氮工艺的能耗通常约为0.1–0.3 kWh/Nm³。）
- 压力与输送：所有系统都压缩环境空气，但低温空分装置通常提供更高的压力（增压后高达 10-20 barapplications.messergroup.com），适用于管道或工艺注入。 VPSA制氧装置可以将产品压缩到几巴（通常约为6-8巴）tewincryo.com。膜分离氮气的输出通常受进料压力（通常为4-10巴）的限制。
- 灵活性：低温空分装置可同时生产气体和液体，并可联产氩气甚至氦气（如果配备）。变压吸附 (VPSA) 和膜分离装置仅生产气体。低温装置的启动时间较长（数小时），且负荷响应较差，而变压吸附 (PSA)/变压吸附 (VPSA) 装置可在数分钟内启动，并可轻松循环以适应不同的需求。
表格：空气分离技术的典型比较
| 特征 | 低温空分装置（蒸馏） | VPSA/PSA（O₂） | 膜（N₂） |
|---|---|---|---|
| Method | 低温蒸馏（多塔） | 真空/压力摆动吸附 | 聚合物膜渗透 |
| 氧气纯度 | 约 99–99.7%（标准）newtekgas.com（最高可达 >99.9%） | 约90-93%（峰值95%）newtekgas.com | 不适用（主要为N₂产品） |
| 氮气纯度 | ~99.9%+ (often >99.99%) | N/A (residual) | 95–99.5%organomation.com |
| 容量（流量） | 高： ~300–20,000+ Nm³/h (O₂)newtekgas.com (10^2–10^3 TPD) | 中等流量：~100–5,000 Nm³/htewincryo.com | 低至中等：数十至数百 Nm³/h |
| Output Pressure | 压力可达约 10–20 巴（带泵）applications.messergroup.com | ~0.5–0.8 MPa (5–8 bar)tewincryo.com | ~5–10 bar (limited by feed pressure) |
| 能源利用 | High (~0.4–0.6 kWh/Nm³ O₂)applications.messergroup.com | Moderate (~0.28 kWh/Nm³ O₂)tewincryo.com | 低至中等（~0.1–0.3 kWh/Nm³ N₂） |
| 到场时间 | 冷却时间长（需要几个小时） | 快速（分钟） | 快速（分钟） |
| 应用规模 | 大规模散装气体（钢铁、化工、能源） | 中小型氧气需求（废水中的氧气、小型植物） | 现场氮气用于惰性气体保护和仪器实验室 |
| 典型的资本支出/运营支出 | 高（复杂的工厂，高塔）newtekgas.com | 较低（模块化、交货期短） | 最低（简单滑移） |
| 可用性 | 非常高（通常正常运行时间超过 99%）mathesongas.com | 高的 | 高的 |
这些数据说明了为什么重工业选择低温装置：它们能够实现无与伦比的纯度和产量（甚至可以提供液化气），但代价是更高的资本投入和能源消耗。相比之下，VPSA 或膜分离装置结构紧凑、价格更低，但只能满足中等的气体需求或较低的纯度要求。
挑战与创新
大型低温空分装置的设计和运行面临着诸多挑战，这些挑战推动着持续的创新：
- 能源与效率：空分装置 (ASU) 巨大的电力消耗（通常达数十兆瓦）使得能源效率成为首要考虑因素。工程师们优化换热器网络（例如多流冷箱），使用高效膨胀机，有时还会集成蓄热装置或泵回路以降低负荷。新型塔内件和先进的控制算法有助于接近理论上的最小功率。研究人员仍在不断探索新型循环——例如，单塔或分流进料设计，以降低能耗。（一项研究表明，采用氮气回流的单塔空分装置比传统设计可节能约 30%。）
- 自动化与控制：现代空分装置 (ASU) 是自动化程度最高的化工厂之一。分布式控制系统 (DCS) 管理着数十台压缩机、阀门和塔内部件。工厂越来越多地使用数字“孪生”仿真进行调优和预测性维护。例如，标准化的 PLC 序列处理 VPSA 床的复杂阀门切换vpsatech.com，类似地，空分装置的控制系统协调多级压缩机和塔回流。远程监控很常见；供应商报告称，全球各地的空分装置 (ASU) 都由中央控制中心进行监控mathesongas.comapplications.messergroup.com。这减少了现场人员配备，并允许基于状态的维护。
- 与工艺流程的集成：空分装置 (ASU) 通常需要与下游装置无缝集成。在钢铁厂中，氧气输出必须与炉膛运行计划相匹配；在气化厂中，空分装置可以与气化炉和合成气净化装置连接。设计人员现在专注于交钥匙集成：例如，使用同步液化模块同时供应气态氧气和液氧。一些创新包括用于负荷跟踪的变压蒸馏，以及将空分装置与可再生能源并置以降低碳排放。在储能方面，低温技术本身也被应用：液态空气储能系统利用了类似的技术。
- 模块化和速度：为了克服交货周期长的问题，制造商提供适用于中等规模需求的模块化空分装置撬装设备。此类设备是预组装的低温机组，可以运送到现场以加快安装速度。在我们的案例研究中，INOXAP 通过精简的工程设计和同步施工，仅用 15 个月就完成了一个日产 700 吨的氧气/氮气装置prnewswire.com，比通常工期缩短了一半。行业分析师预测，未来 3-5 年内，模块化/可扩展的空分装置 (ASU) 将呈现增长趋势（预计占新项目的 38-42%）。futuremarketinsights.com
- 安全与材料：低温液体的处理需要严格的安全系统。新型材料（例如铝制冷箱、低温焊接）和氧气洁净的组件设计可降低风险。自动排气系统和蒸发处理可确保安全释放任何过压。法规要求详细记录制冷剂的使用和排放情况futuremarketinsights.com，从而推动了数字化记录和泄漏检测传感器的应用。
- 供应链与建设： 建造低温装置需要大量重型专用设备（例如涡轮膨胀机、蒸馏塔、空气压缩机）。项目团队在物流和安装方面面临诸多挑战。最近的一份报告指出，专用压缩机或蒸馏塔的交货周期过长会导致项目延期futuremarketinsights.com。为了应对这一问题，业内企业会储备关键备件并建立全球工程网络。一些公司采用“即服务”（AS-a-Service）模式，即工业气体公司在客户现场建造并运营空分装置（ASU），使最终用户能够专注于生产。
总而言之，虽然低温空分装置（ASU）技术已相当成熟，但各公司仍在不断改进其设计，以提高效率、可靠性和集成度。数字控制和模块化制造技术的进步使得装置的建设和运行更加便捷，而对新型热力循环的研究则旨在降低能耗。与此同时，诸如真空泵吸附（VPSA）和膜分离等替代技术在规模较小或对纯度要求不高的应用领域占据了一席之地，但在大批量、超纯水生产方面，没有任何其他方法能与低温技术相媲美。
结论与展望
在可预见的未来，低温空气分离装置在重工业中仍将不可或缺。随着全球钢铁产量增长和脱碳努力（例如氢基钢、富氧燃烧发电、蓝氢生产）的推进，对高纯度氧气和氮气的需求正在上升。futuremarketinsights.com<a href="https://www.futuremarketinsights.com/reports/air-separation-plant-market#:~:text=Future3,8Benchmarkingforindustrialoperators" target="_blank"分析师预测，空气分离装置 (ASU) 市场将稳步扩张（到 2035 年复合年增长率接近 5%），其中低温装置将保持大部分市场份额。未来趋势包括模块化空分装置和数字化监控（加速部署）以及与低碳能源系统的集成futuremarketinsights.com。例如，将空分装置与可再生电力连接或从液化天然气 (LNG) 工厂捕获废冷是降低氧气/氮气供应碳足迹的新兴策略。
此外，特种气体（半导体级氧气、制药用高纯氮气）日益重要，以及氢能经济（电解制氧）的发展，将持续推动低温技术向更高纯度和更灵活的方向发展。即使变压吸附（PSA）和膜分离系统效率不断提高，在规模和纯度方面，它们在最苛刻的应用领域仍无法与低温空分装置相媲美。因此，低温空分装置仍然是关键行业的支柱，能够实现更高的生产效率和更清洁的工艺。随着效率和控制技术的不断创新，这些工厂已做好准备，在满足未来工业气体需求的同时，适应日益严格的能源和环境限制。futuremarketinsights.comnewtekgas.com。
